HP-200LX / HP-100LX用シリアルコネクタ

¥ 990 税込

加算ポイント：9pt

商品コード： A01-00610

関連カテゴリ

  1. HP-200LX
  1. HP-200LX
  2. パーツ

在庫： 有り

数量

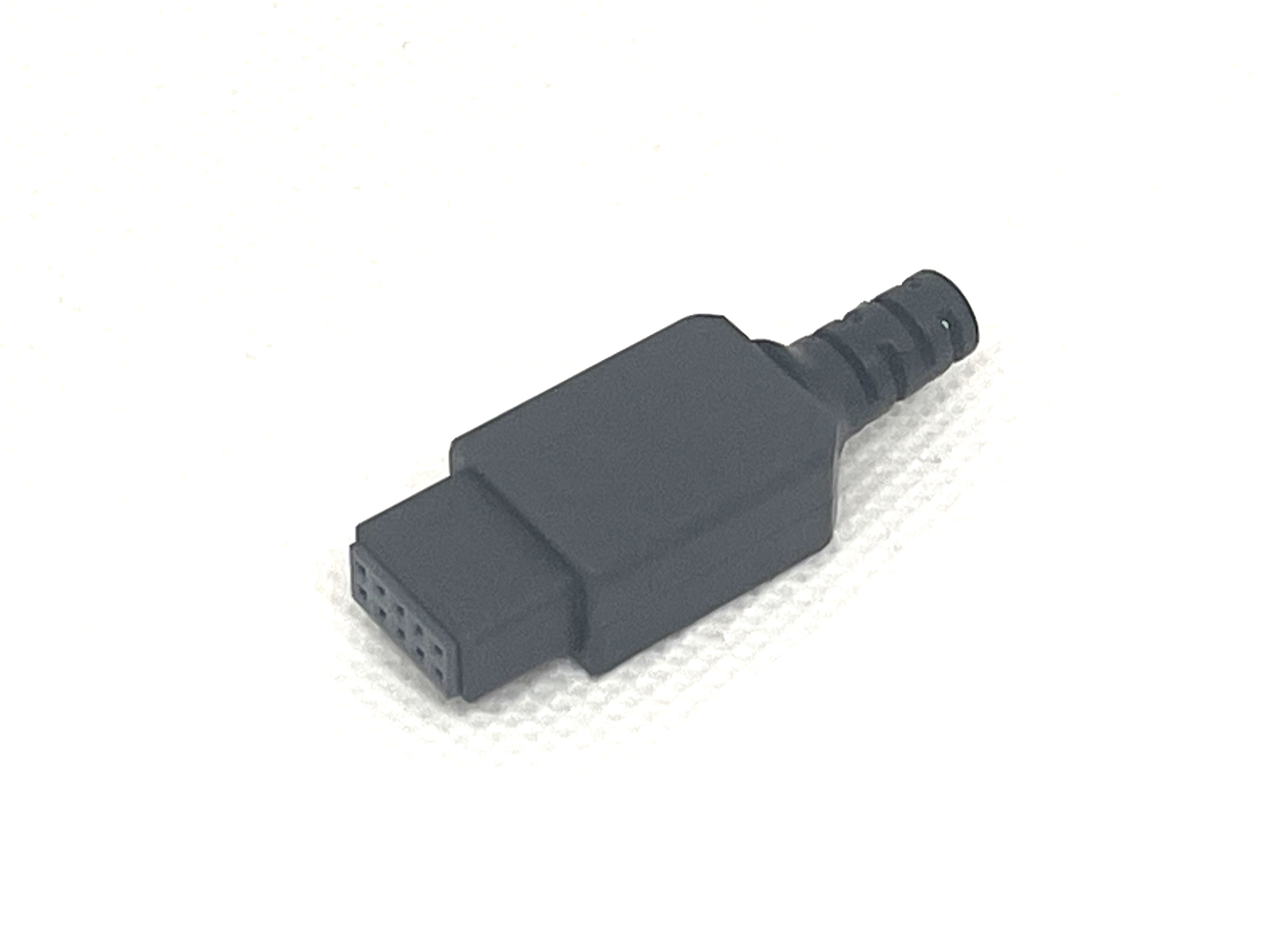

HP-200LX / HP-100LXのシリアルポートに接続できるコネクタです。
直径3.5mmまでのケーブルが使用できます。

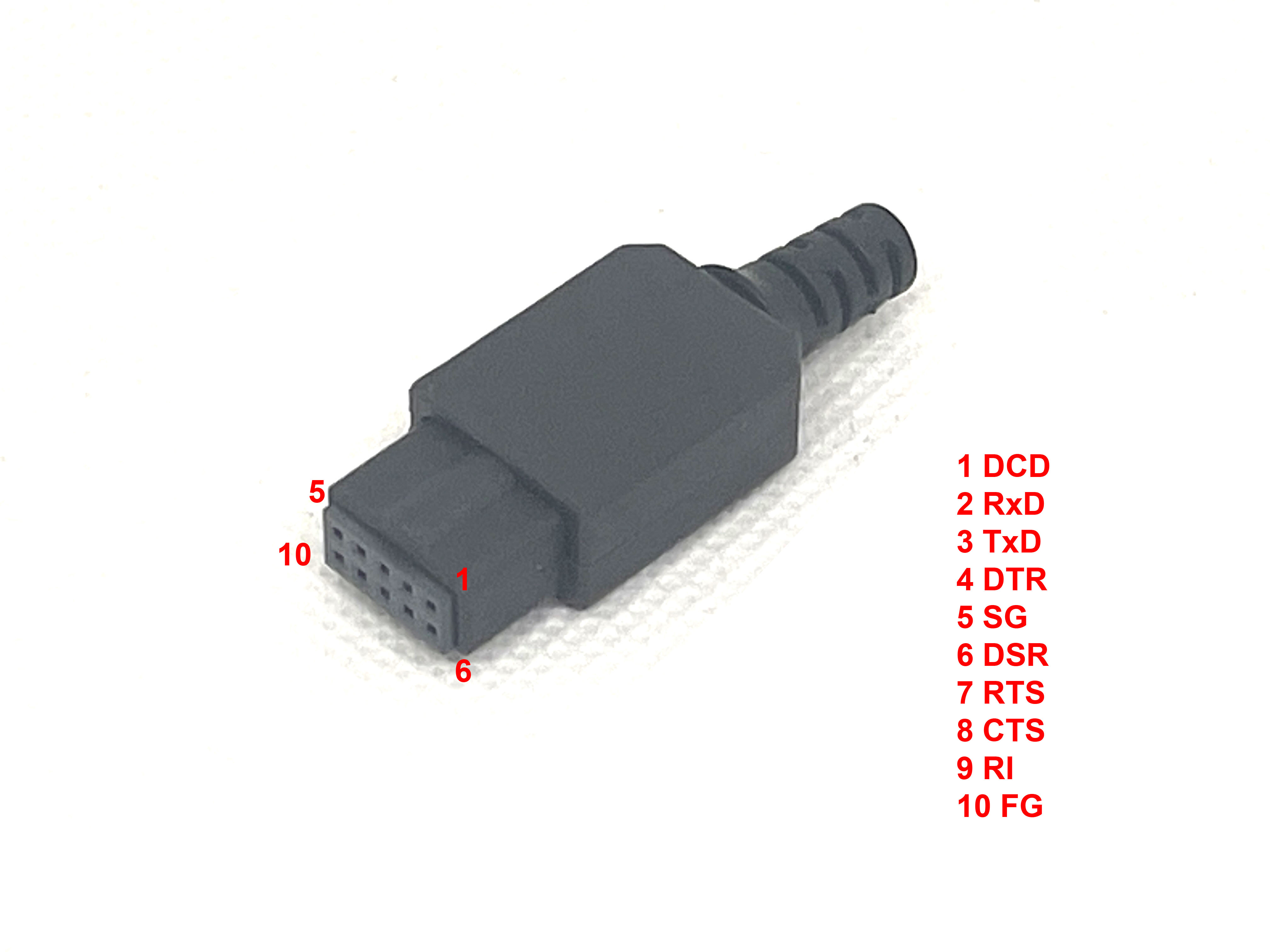

コネクタのピン配置は下記の通りです。

1 DCD
2 RxD
3 TxD
4 DTR
5 SG
6 DSR
7 RTS
8 CTS
9 RI
10 FG

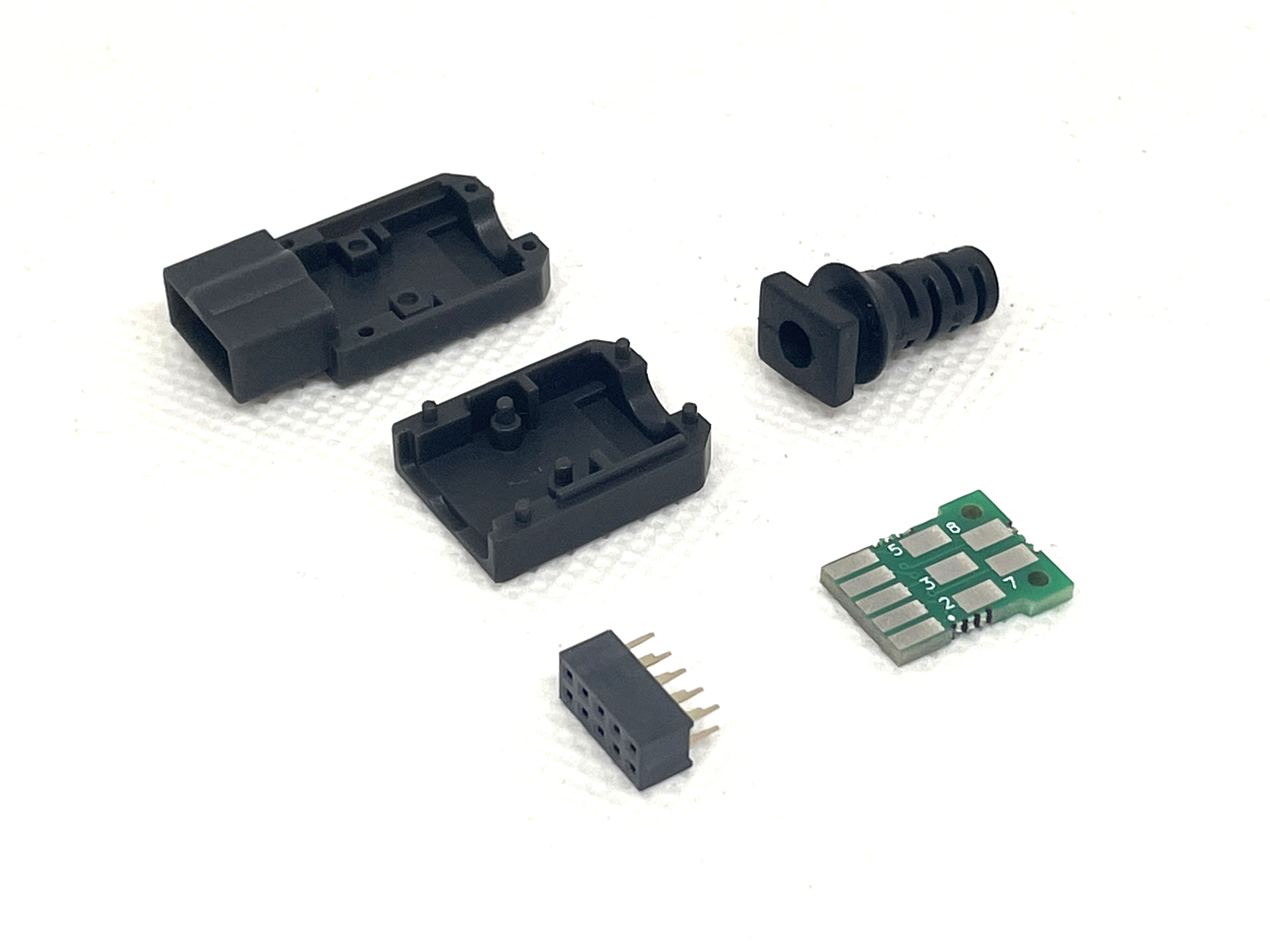

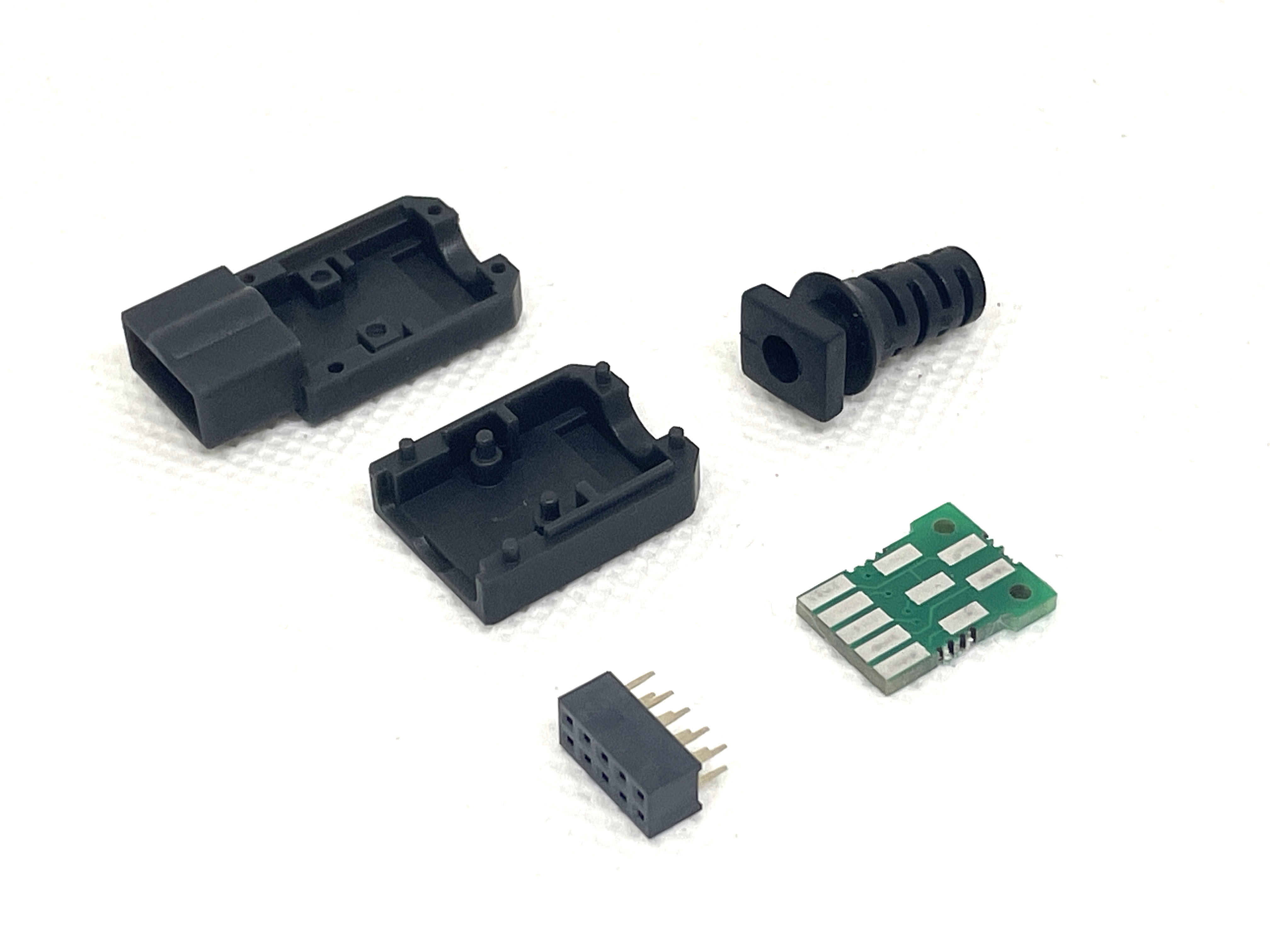

基板の表面に2、3、5、7、8番ピン、裏面に1、4、6、9、10番ピンを引き出していますが、4 DTRと6 DSRはショートしていますので使用する場合はパターンをカットしてください
